Guida ai pezzi stampati in metallo: imbutitura profonda contro stampaggio a matrice progressiva

Scegli lo stampaggio profondo per stampaggio senza saldature, cavo componenti stampati in metallo che richiedono elevati rapporti profondità-diametro. In alternativa, selezioni lo stampaggio con matrice progressiva per la produzione ad alta velocità di componenti piatti con caratteristiche complesse. Le strisce portanti continue limitano la profondità del pezzo progressivo. Pertanto, è necessario valutare attentamente le spese in conto capitale per gli utensili, i tassi di scarto del materiale e i volumi totali di produzione annuali.

Fondamenti del processo per componenti stampati in metallo

Stampaggio profondo per profondità senza saldature

Lo stampaggio profondo trasforma pezzi grezzi di lamiera piana in componenti cilindrici o rettangolari cavi e senza saldature. Si alimentano singoli pezzi grezzi nella pressa senza collegamento a una rete o a una striscia continua. Un punzone meccanico forza il pezzo grezzo nella cavità corrispondente della matrice. Il metallo fluisce plasticamente sul raggio di imbutitura, trascinando il materiale nelle pareti verticali e mantenendo l'integrità strutturale.

La separazione del pezzo grezzo da una striscia portante elimina la tensione laterale durante la corsa di imbutitura. È possibile ottenere elevati rapporti profondità-diametro senza strappare il materiale o compromettere lo spessore delle pareti. Operazioni secondarie come rifilatura, bordatura o flangiatura possono avvenire in più stazioni dedicate. Questo processo ottimizza la resa del materiale e fornisce geometrie ad alta resistenza e a prova di perdite, adatte al contenimento di fluidi e ai recipienti a pressione.

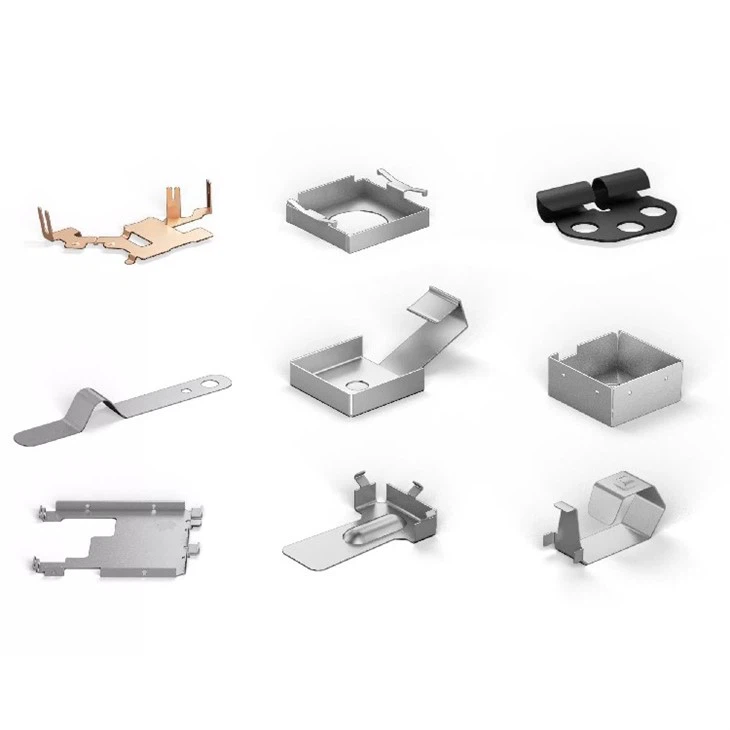

Matrice progressiva per caratteristiche ad alta velocità

Lo stampaggio con matrice progressiva alimenta una bobina continua di lamiera attraverso una serie di stazioni della matrice allineate. Una striscia portante centrale mantiene saldamente il pezzo in crescita mentre i perni di indicizzazione posizionano il metallo a ogni corsa della pressa. Ogni stazione esegue operazioni specifiche come punzonatura, coniatura, goffratura o piegatura. La stazione finale separa il componente completamente formato direttamente dal nastro portante.

Questo metodo sequenziale eccelle nella produzione rapida e ad alto volume di componenti stampati in metallo più piccoli con caratteristiche geometriche complesse. Tuttavia, la striscia portante rigida limita la profondità massima di imbutitura. I sistemi con matrice a trasferimento rappresentano una valida alternativa quando il progetto supera i limiti di profondità progressiva o richiede tonnellaggi elevati. Le matrici a trasferimento spostano singoli pezzi tra presse separate utilizzando bracci meccanici, colmando il divario tra la velocità progressiva e le capacità dello stampaggio profondo.

Fattori tecnici per componenti complessi

Rapporti di profondità e vincoli della striscia portante

È necessario analizzare il rapporto profondità-diametro quando si valutano i vincoli tecnici per componenti complessi. I sistemi a matrice progressiva spostano bobine metalliche continue attraverso stazioni sequenziali utilizzando una rete integrata di materiale. Questa striscia portante mantiene ogni caratteristica in preciso allineamento durante l'intero ciclo di stampaggio. Tuttavia, la striscia portante impone rigide limitazioni meccaniche sulla profondità massima di imbutitura. La formatura verticale profonda tira il metallo direttamente dalle zone circostanti durante la corsa della pressa. Una profondità di imbutitura eccessiva allunga la rete di collegamento, deforma la striscia portante e distrugge la precisione del passo di avanzamento. Di conseguenza, le matrici progressive funzionano al meglio quando si producono caratteristiche poco profonde, profili piatti o contorni strutturali delicati su lamiere sottili.

Lo stampaggio profondo elimina completamente i limiti della striscia portante. Si alimentano singoli pezzi di lamiera direttamente nella cavità della matrice senza un nastro di supporto collegato. Il punzone meccanico forza il materiale in modo uniforme dalla periferia del pezzo grezzo verso la matrice. Il metallo fluisce plasticamente sotto una pressione controllata del premilamiera senza tensione laterale proveniente da una striscia continua. Si ottengono rapporti profondità-diametro significativamente maggiori in una singola corsa o attraverso fasi sistematiche di ristampaggio. È necessario selezionare lo stampaggio profondo quando la geometria richiede pareti cilindriche profonde e senza saldature, contenitori per fluidi lisci o involucri rettangolari alti senza giunzioni strutturali o linee di giunzione deboli.

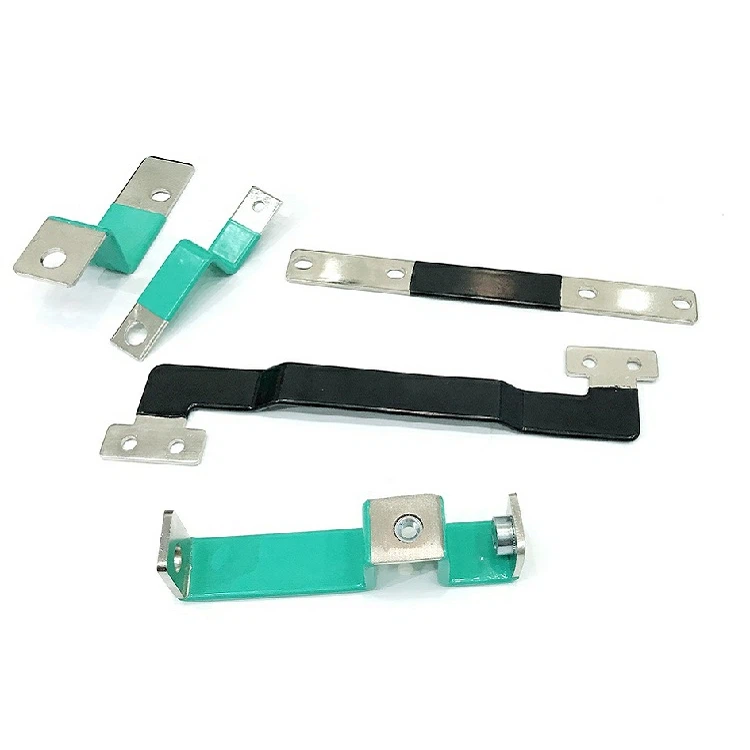

Tolleranze e resa del materiale

Le caratteristiche del pezzo e le tolleranze dimensionali influenzano fortemente la scelta tra matrici progressive e sistemi di stampaggio profondo. Gli utensili per matrici progressive mantengono tolleranze eccezionali tra le caratteristiche nelle complesse operazioni multi-stazione. Perni pilota temprati si inseriscono nei fori di posizionamento prepunzonati in ogni stazione, bloccando la striscia metallica in un allineamento meccanico preciso durante le corse della pressa. È possibile integrare facilmente punzonatura ad alta velocità, taglio di tacche, maschiatura, piegatura laterale e coniatura fine in un'unica configurazione utensile continua. Questo metodo di utensileria integrata garantisce uno stretto controllo del passo e una superiore precisione di posizionamento foro-foro per connettori elettronici complessi, staffe automobilistiche e componenti hardware di precisione.

Lo stampaggio con matrice progressiva offre una precisione dimensionale superiore per componenti con molteplici caratteristiche, mentre i processi di stampaggio profondo massimizzano l'uniformità strutturale lungo pareti verticali profonde.

Il calcolo della resa del materiale influenza profondamente l'economia a lungo termine dei pezzi e il budget complessivo di produzione. Le matrici progressive richiedono nastri portanti continui e scarti della struttura reticolare per trasportare in sicurezza i componenti tra le stazioni di lavoro. Questo materiale portante aggiuntivo aumenta il consumo di bobine grezze e genera un volume maggiore di scarti durante ogni ciclo produttivo. Al contrario, i processi di stampaggio profondo utilizzano pezzi grezzi circolari o rettangolari ottimizzati. Si tagliano singoli pezzi grezzi in modo efficiente per ridurre al minimo gli scarti di materiale prima dell'inizio delle operazioni di formatura primaria. Un'elevata resa del materiale riduce la spesa complessiva per le materie prime, soprattutto quando si producono componenti stampati in metallo ad alto volume da leghe pregiate come acciaio inossidabile, rame, ottone o leghe specializzate di alluminio aerospaziale.

Investimento negli utensili e volume di produzione

Spesa in conto capitale rispetto al prezzo per pezzo

È necessario bilanciare le spese iniziali in conto capitale con i costi per pezzo a lungo termine quando si seleziona un processo produttivo. Le matrici progressive richiedono investimenti iniziali per gli utensili significativamente più elevati. I costruttori di utensili devono realizzare molteplici stazioni di precisione in acciaio temprato per utensili, integrando perni pilota, blocchi punzone complessi e sollevatori di nastro intricati in un unico set di matrici resistente. Questa progettazione meccanica personalizzata aumenta notevolmente i costi iniziali degli utensili. Gli utensili per stampaggio profondo generalmente richiedono un esborso iniziale inferiore perché le matrici di imbutitura autonome di base presentano configurazioni geometriche più semplici con meno componenti meccanici mobili. Si paga meno inizialmente per matrici di imbutitura a semplice o doppia azione.

I calcoli del prezzo per pezzo rivelano il compromesso economico tra questi due metodi di stampaggio. Le matrici progressive completano geometrie intricate dei pezzi in una singola corsa continua della pressa. Gli elevati tassi di corsa e la minima manodopera manuale riducono rapidamente il costo variabile per unità durante lunghi cicli produttivi. Le operazioni di stampaggio profondo richiedono spesso più fasi individuali di imbutitura, cicli intermedi di ricottura o operazioni secondarie di rifilatura in stazioni dedicate. Questi passaggi produttivi aggiuntivi aumentano i tempi del ciclo macchina, i costi di trasferimento e gli input totali di manodopera. Di conseguenza, lo stampaggio progressivo produce un prezzo per pezzo significativamente inferiore durante cicli produttivi prolungati, ammortizzando rapidamente la maggiore spesa iniziale per gli utensili.

Soglie di volume e matrici multi-cavità

Il volume di produzione annuale determina la strategia di attrezzaggio ottimale. Volumi di produzione ridotti raramente giustificano il sostanziale investimento di capitale richiesto da attrezzature progressive complesse. Si ottiene un migliore recupero dei costi utilizzando stampi per imbutitura profonda a costo inferiore per quantità d'ordine più piccole, revisioni ingegneristiche o sviluppo di prototipi. Le soglie di produzione elevate invertono completamente questa dinamica finanziaria. Volumi di ordini enormi consentono di assorbire facilmente gli elevati costi iniziali degli attrezzaggi su milioni di componenti finiti. Si riduce il rischio finanziario complessivo calcolando il costo totale di proprietà prima di impegnarsi in specifici progetti di attrezzature.

L'imbutitura profonda progressiva offre notevoli vantaggi produttivi per componenti stampati in metallo ad alto volume. I team di progettazione realizzano stampi progressivi personalizzati a più cavità per stampare simultaneamente più componenti a ogni singola corsa della pressa. Questi stampi avanzati combinano caratteristiche di coppe imbutite profonde con complesse forature laterali, nervature strutturali in rilievo e ritagli dei bordi di precisione all'interno di un'unica striscia continua. L'utilizzo di più cavità per ciclo raddoppia o triplica la produttività totale della pressa senza aumentare la frequenza delle corse della pressa. La formatura progressiva a più stadi riduce drasticamente i prezzi unitari individuali, massimizzando l'efficienza complessiva della pressa e garantendo notevoli risparmi sui costi a lungo termine per operazioni di produzione su larga scala.

Domande frequenti

Quale rapporto profondità-diametro richiede lo stampaggio per imbutitura profonda?

È necessario selezionare lo stampaggio per imbutitura profonda quando il design del componente richiede una profondità di imbutitura che supera il suo diametro totale o deforma la rete continua di supporto durante la formatura progressiva.

Gli stampi progressivi possono creare componenti cavi senza saldature?

Gli stampi progressivi eseguono efficacemente operazioni di imbutitura poco profonde. Tuttavia, non è possibile ottenere forme cave profonde e senza saldature senza lacerare il nastro continuo di supporto del materiale durante le corse di produzione ad alta velocità.

Come differiscono i tassi di scarto del materiale tra questi metodi?

Lo stampaggio per imbutitura profonda utilizza forme di pezzi grezzi pretagliati per ridurre al minimo gli sprechi. Lo stampaggio con stampo progressivo genera un volume di scarto maggiore perché il processo richiede strisce continue di supporto e scheletri della rete tra le stazioni.
