quale grado di acciaio al silicio è migliore per statore e rotore del motore EV
Acciaio al silicio a grani orientati vs non orientati: quale per i motori EV?
La maggior parte degli acquirenti confonde l’acciaio al silicio a grani orientati e quello non orientato per la produzione di motori EV. Ecco la distinzione chiara:
Acciaio al silicio a grani orientati (CRGO): progettato solo per trasformatori con flusso magnetico unidirezionale. Non applicabile a statori e rotori EV.
Acciaio al silicio non orientato (NOES): presenta proprietà magnetiche multidirezionali uniformi, perfettamente adatte ai campi magnetici rotanti. Tutti i nuclei standard di statori e rotori dei motori EV utilizzano acciaio al silicio non orientato.

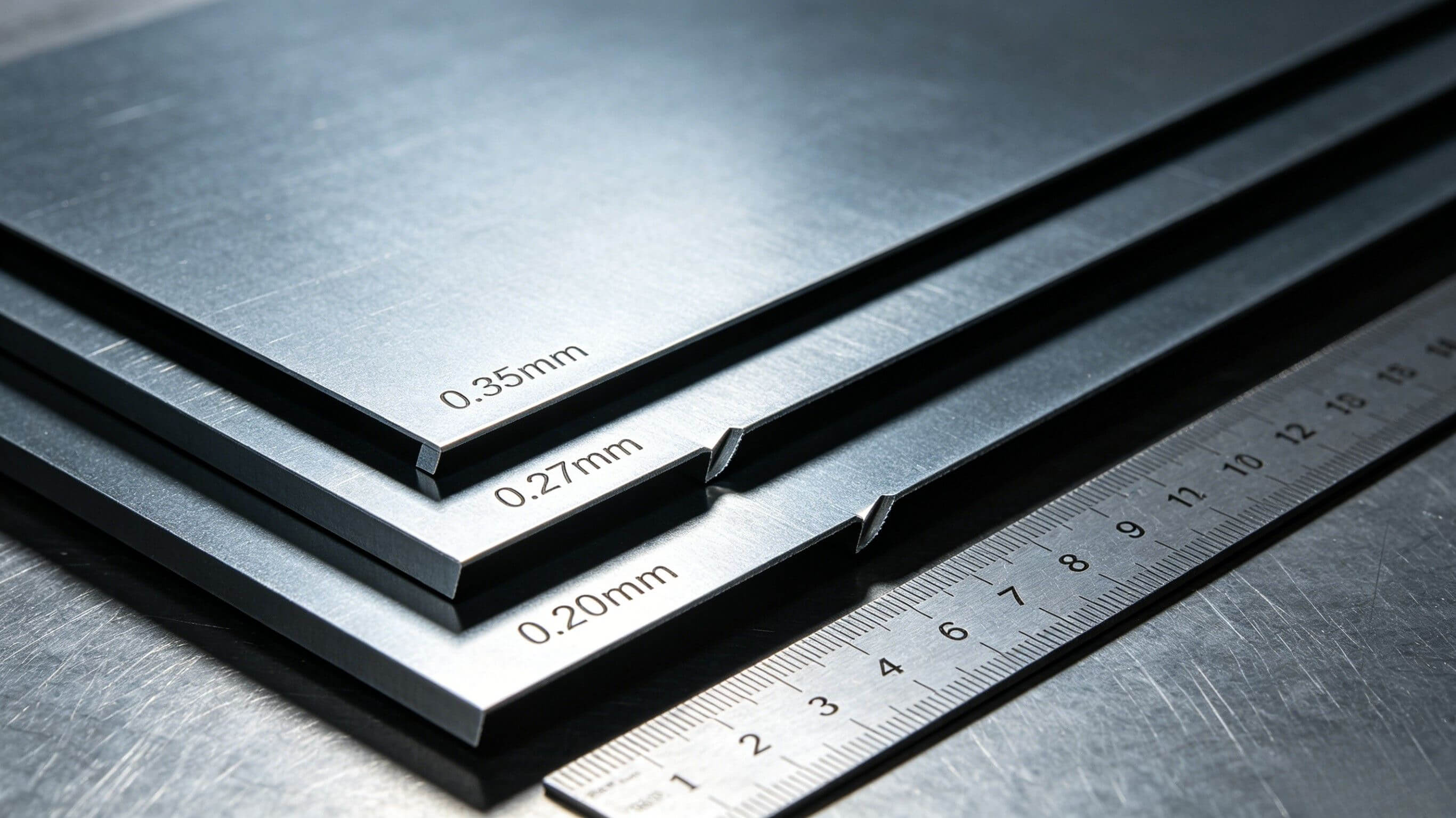

Migliore spessore e gradi di acciaio al silicio per statore e rotore EV
La regola fondamentale di selezione per l’acciaio al silicio nei motori EV: una frequenza e velocità del motore più elevate richiedono acciaio al silicio più sottile e di grado superiore a basse perdite. Di seguito i gradi più pratici e ampiamente adottati per i motori EV commerciali.
1. Serie 0,35 mm — Grado standard per motori EV di auto passeggeri
Gradi consigliati: 35SW300, 35SW360, 35SW440
L’acciaio al silicio non orientato da 0,35 mm è la scelta principale per i motori di trazione EV prodotti in serie, offrendo un equilibrio tra basse perdite nel nucleo, stabilità meccanica ed efficienza dei costi.
- Applicazione: motori sincroni a magneti permanenti (PMSM) standard per auto elettriche passeggeri di massa.
- Vantaggi: prestazioni magnetiche stabili, basse perdite ad alta frequenza, facile da stampare e saldare al laser.
- Caratteristica: adatto a motori con frequenza di lavoro inferiore a 400 Hz, efficienza del motore fino al 95%+
2. Serie 0,27 mm — Grado premium per motori EV ad alta efficienza
Gradi consigliati: 27SW210, 27SW230, 27SW250
L’acciaio al silicio ultra-sottile da 0,27 mm è l’opzione premium per piattaforme EV ad alta tensione da 800V e modelli ad alta efficienza. Riduce notevolmente le perdite per correnti parassite ad alta frequenza, abbassando l’aumento di temperatura del motore e migliorando l’autonomia di guida.
- Applicazione: auto di fascia alta, modelli EV a lunga autonomia, motori per veicoli commerciali ad alta efficienza.
- Vantaggi: perdite nel ferro estremamente basse, minore aumento di temperatura, maggiore resistenza del motore.
- Valore: aumenta l’autonomia del veicolo riducendo il consumo energetico del motore.
3. Serie 0,20 mm — Grado ultra premium per motori EV ad alta velocità
Gradi consigliati: 20SW180, 20SW200
L’acciaio al silicio ultra-sottile da 0,20 mm serve sistemi di trazione EV ad alte prestazioni e ad alta velocità. Riduce al minimo le perdite nel nucleo durante il funzionamento a frequenze ultra elevate di 600Hz–800Hz, garantendo prestazioni stabili ad alta velocità.
- Applicazione: auto sportive EV ad alte prestazioni, motori ad alta velocità, motori per veicoli speciali.
- Vantaggi: perdite ai vertici del settore, eccellente stabilità alle alte velocità.
- Limitazione: costo del materiale più elevato e requisiti più rigorosi per lo stampaggio.
Perché evitare l’acciaio al silicio da 0,5 mm per i motori EV?
I gradi comuni da 0,5 mm come 50W470 e 50W600 sono adatti per elettrodomestici e motori industriali ma non sono adatti ai motori di trazione principali EV.
Alle alte frequenze operative degli EV, l’acciaio da 0,5 mm causa gravi perdite per correnti parassite, surriscaldamento e riduzione dell’efficienza. Può essere utilizzato solo per motori ausiliari a bassa potenza EV, non per nuclei di statore e rotore principali.

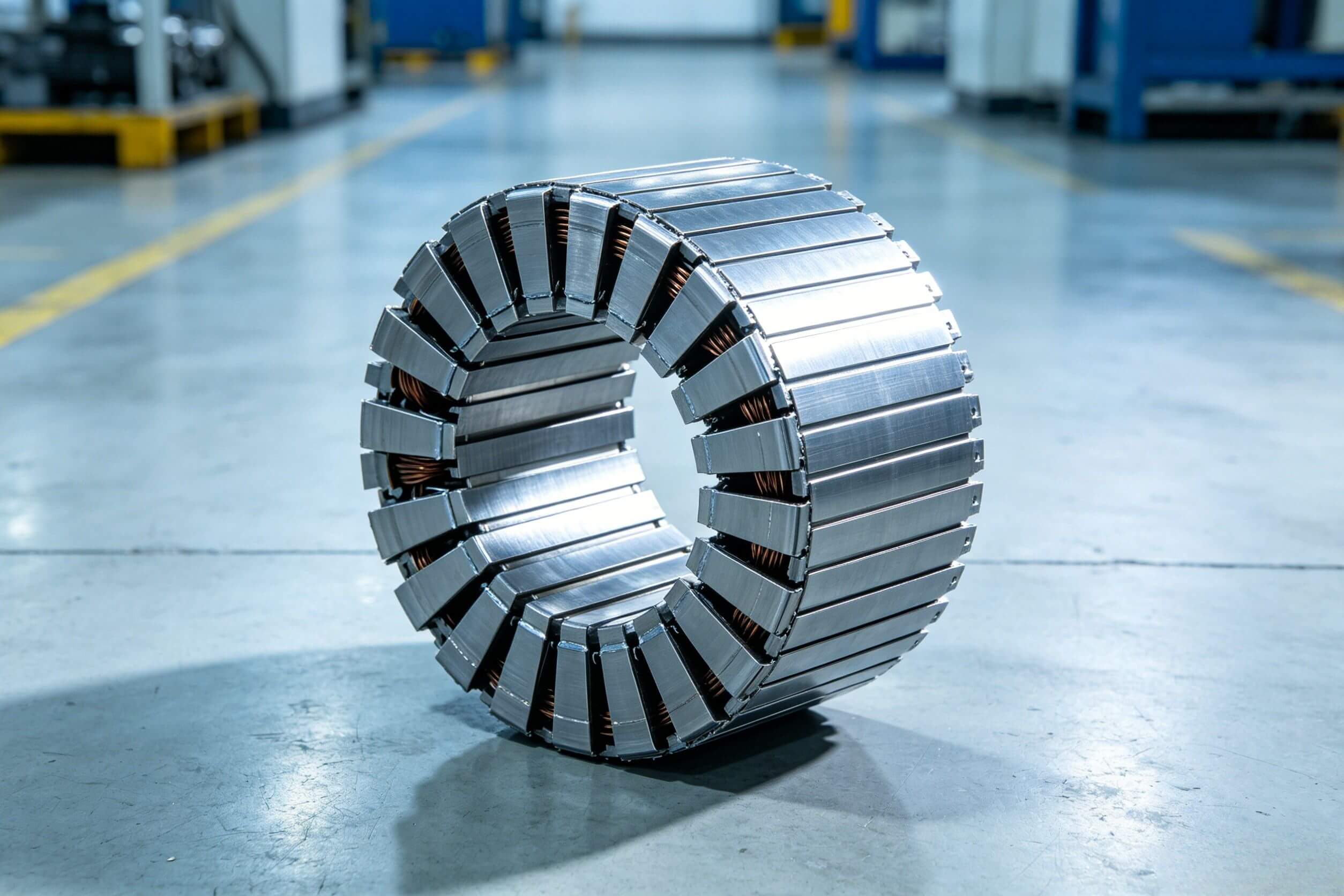

Processo di produzione dei nuclei EV abbinato a diversi gradi
I corretti processi di produzione abbinano diversi gradi di acciaio al silicio per garantire prestazioni ottimali del nucleo del motore EV:
- grado standard 0,35 mm: la saldatura laser a pacco è il processo principale, garantendo un alto fattore di impilamento (0,97–0,98) per la produzione di massa dei nuclei EV.
- gradi alti 0,27 mm/0,20 mm: adottano tecnologie di incollaggio o saldatura laser di precisione, evitando deformazioni del materiale e garantendo prestazioni a bassissime perdite.
- design di inclinazione del rotore: tutte le laminazioni del rotore EV di alta qualità supportano lavorazioni con inclinazione delle cave di 8°–15° per ridurre il ripple di coppia e il rumore del motore.
1. Qual è il miglior grado di acciaio al silicio per statore e rotore EV?
Per i motori di trazione EV prodotti in massa, 35SW300/35SW360 (0,35 mm) è il miglior grado in termini di rapporto costo-prestazioni. Per EV ad alta efficienza e lunga autonomia, 27SW210/27SW230 (0,27 mm) è la scelta ottimale.
2. L’acciaio al silicio orientato può essere usato nei motori EV?
No. L’acciaio al silicio a grani orientati si adatta solo al flusso magnetico unidirezionale dei trasformatori. Se utilizzato nei motori EV a campo magnetico rotante causa gravi perdite di prestazione e sprechi di energia.
3. In che modo il grado di acciaio al silicio influisce sulle prestazioni del motore EV?
L’acciaio al silicio di alto grado e sottile riduce le perdite nel nucleo del 20%–40%, diminuisce la generazione di calore e aumenta l’efficienza del motore del 2%–4%, migliorando efficacemente autonomia e stabilità degli EV.
Conclusione
In breve, i migliori materiali per statore e rotore dei motori EV sono acciaio al silicio non orientato a basse perdite e a basso spessore. I gradi da 0,35 mm sono adatti agli EV di produzione di massa standard, i 0,27 mm ai modelli ad alta efficienza e lunga autonomia e i 0,20 mm ai motori EV ad alte prestazioni e alta velocità. La corretta selezione del grado garantisce maggiore efficienza del motore e migliore stabilità termica.
